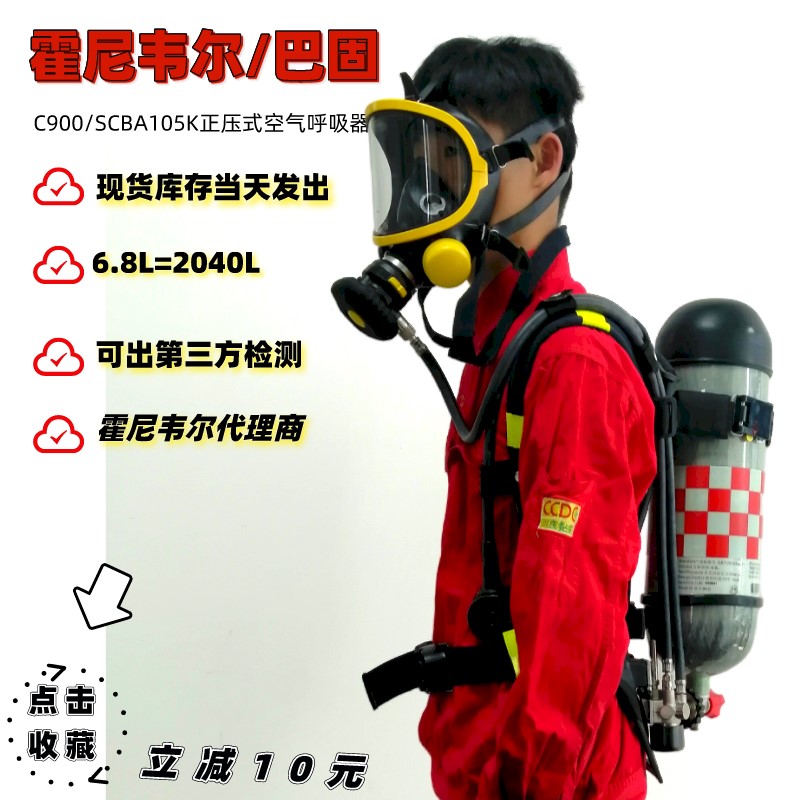

霍尼韦尔X-F-20 SCBA105K自给式空气呼吸器X-F-20空气呼吸器主要组成部分
正压式 PANO 全面罩，5 点头带式固定结构。
减压阀
包括：压力表、报警哨、高压泄漏限流阀、
高压导管、二者供气接口。
供气阀。
6.8L 碳纤维全缠绕式气瓶。
背架包括阻燃肩带、腰带。
包含压力表指示气瓶瓶阀
X-F-20自给式正压空气呼吸器主要技术参数：
工作压力： 30Mpa
供气流量： ≥450L/min
呼吸阻力： <870Pa
气瓶水容积： 6.8L
使用时间： 单瓶 62 分钟、 双瓶 124 分/钟（按气量 30L/min 计算）
整机重量： 单瓶≤9.3kg 、双瓶≤14.5kg
背带、面罩燃烧特性：阻燃，符合欧洲 EN136/10 标准中抗火焰要求。
X-F-20空气呼吸器技术性能：
X-F-20空气呼吸器PANO 全面罩
面罩重量分布对称，头带、颈带能根据人体需要进行调节，其构造要求符合
GB6220 中 4.1 的规定。
适用于亚洲人脸型，佩戴舒适面罩材料采用合成橡胶材料，强度高，不易老化
视野开阔，视野范围达到 85%
面罩密封边缘双层设计，避免有毒有害气体进入面罩
通过快速插入式接口与供气阀相连
新式单向呼气阀，呼气阻力明显降低
配有传音膜（侧面传音膜方便使用对讲机）
配有快松扳扣系统，五点式头带每根头带均可调节，适用于所有头型。
配有口鼻罩，降低面罩内呼出的二氧化碳含量
可选配专用眼镜架，方便视力不佳者使用
适合头戴安全帽/消防头盔进行工作。同时配有颈带（防止滑落）
面罩总成与供气阀的特有结构使之具有去雾除霜功能，寒冷地区使用时亦可始终保持清晰的视野
X-F-20空气呼吸器供气阀：
供气阀设置自动正压机构，方便同面罩连接，结构合理，不易和面罩分离
重量轻，结构紧凑，通过弹簧按钮与面罩实现快速连接。
可 360 度任意角度同面罩连接，无需使用任何工具徒手操作即可。
只有与面罩相连接时，它才会释放来自减压阀的气体；
带有一个气流夹的供应阀通过一个卡锁装置与面罩相连接；一个耦合感应器回自动
地向面罩内施以正压；
供气阀通常情况下不容易被分离，分离时需要用两只手同时按下气流夹按钮，此时，
进气口就会自动被切断；供气阀具有 3 毫巴的静态正压调节范围；
当使用者的呼吸出现障碍时，供气阀会自动增大供气量至 450 升/分钟（供气阀会
在十分之一秒内达到该供气量）。供气量：500 升/分钟
按下供气阀上的黄色按钮，可以得到 500 升/分钟的恒定供气量。
X-F-20空气呼吸器减压阀：
安全阀保证一旦减压阀至阀门工作失灵，能迅速卸压。
全进口减压阀，可连接第二套全面罩的中压接口，可同时使用呼吸器向第者供气，以挽救幸存者。
X-F-20空气呼吸器压力表：
有橡胶防护套，防水
压力表测试范围 0-400 巴
小分格值为 10 巴
在报警值（55 巴）处有明显的警示色
压力表带夜光功能，在暗处或者夜间能够方便读数
工作压力：300 巴
测试压力：600 巴
外壳直径 55 厘米
脱开时漏气量小于 25 升/分钟
X-F-20空气呼吸器报警器：
报警哨响声 95 分贝以上。
X-F-20空气呼吸器背架以及束带：
Ø 背架采用工程塑料制成，强度高、阻燃、防静电、轻便
人体工程学设计，与身体曲线完美贴合 ，安全索孔设计，强度高、可承受高达150kg 的拉力
可承载 4.7L，6.8L，9L 等多种规格气瓶
快插式气瓶束带扣设计，提高换瓶效率
束带采用 NOMEX 阻燃材料及阻燃海棉等材料,充分保证设备的防火,防化及舒适性
进行阻燃性能试验后，不出现熔融现象，没有续燃
X-F-20空气呼吸器碳纤维气瓶：
高强度铝合金内胆、中间层由高强度碳纤维缠绕，外层玻璃纤维缠绕
气瓶带橡胶底衬和护圈，保护气瓶表面免受损伤。
每只气瓶都经过省级压力容器鉴定机构鉴定，并贴有检验标签
具有中文标识（售出单位、工作压力、水压测试压力、使用寿命、编号、螺
纹尺寸等）
荧光标识内封于瓶体表面内，方便在黑暗中迅速确认使用者的位置，进一步增强了
安全性。
工作压力：30Mpa
测试压力：50Mpa
爆破压力：105 Mpa
充气介质：压缩空气
重量：≤4 公斤 (6.8L 为例)
设计寿命：15 年
X-F-20空气呼吸器瓶阀：
SCBA123M 和 SCBA123T 均配备标准压力表，可实时显示气瓶压力状况
瓶头阀接口螺纹为 G5/8，符合 GA124-2004, EN137-2006, EN144-2 标准
