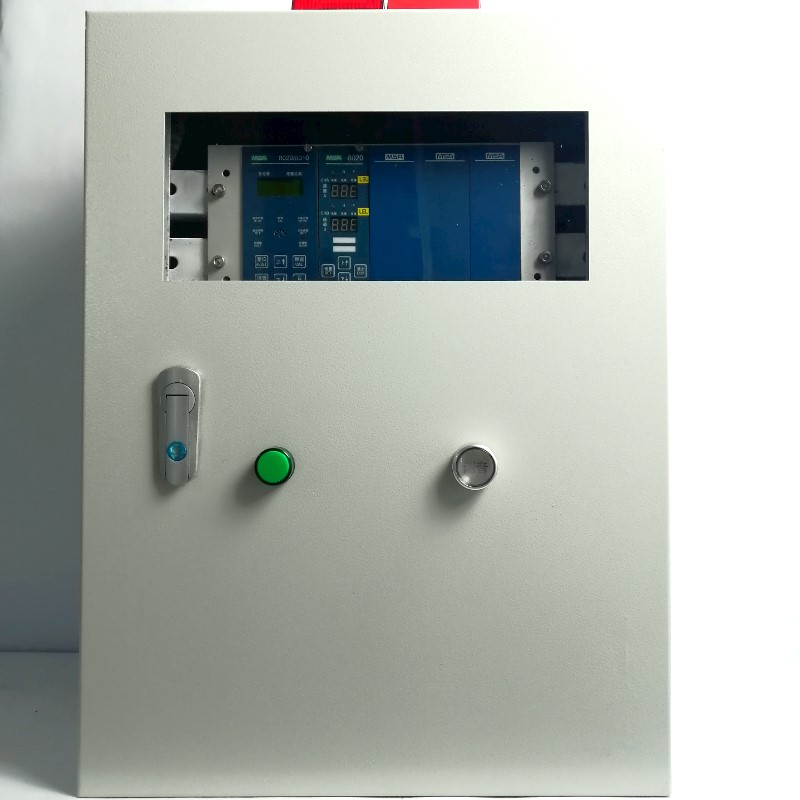

梅思安9020 10193785可燃气体报警控制器梅思安9020气体监测控制器功能完善，性能可靠。通过配置各型气体探测器，可以提供可靠的气体监测和，为各种行业提供安全服务。
（两款型号）仪表∶9010和9020控制器。其中9010为单通道仪表，可配接一只气体探测器，9020为双通道仪表，两个通道互相独立，可同时配接两只相同或不同的气体探测器。
（机架三款）仪表可使用的机架有三种规格∶19"全机架可安装10个控制单元，19/2"机架可安装5个控制单元，19/5"可安装2个控制单元。
（结构三款）仪表另有3种壁挂式结构，分别是壁挂式一通道（9010—台）、二通道（9020—台）和四通道仪表（9020两台）。
配接9020公共单元（产品编号∶10107340），9020控制器通过了消防形式认可。
9020气体监测控制器技术规格：
电源要求; AC：115/230V±15%，50/6OHz
DC：24V ＋15%-20%
功耗∶9010型 AC∶13VA; DC; 3W
9020型 AC∶ 15VA; DC∶ 4W
传感器/探测器的连接模式;2、3、4线制
输入信号∶10～200mV DC; 4～20 mA
传感器/探测器的供电∶ 恒流∶ 5～500mA 恒压; 3～24VDC
输出模拟信号∶ 0～20/4～20 mA（可选择）
故障信号∶ 0/2/4/20 mA/h（可选择）
重复性∶ ±1% F.S ±1个字
零点、量程漂移∶≤ ±0.5% F.S ±1个字/月
设定：三级（小v心、预、）
继电器触点容量∶ 5A 24VDC /250 VAC（阻性负载）
工作温度∶ -10℃～＋50℃
贮存温度∶ -20℃～＋75℃
湿 度 ∶ ≤90% RH，不凝露
通讯接口∶ RS485，ModBus协议（可通过信号转接器增加接口）
重 量∶720g
气体监测控制器的安装方式：
DF8500点型可燃性气体探测器的安装
探测器的防爆等级为Exd ⅡCT6，可安装在1级危险场所。探测器采用卡箍安装。
探测器的安装位置需根据被测气体的比重，周围环境的气流方向，可能的泄漏点等因素，安装在可燃性气体，易积聚，具代表性的场所。
探测器检测头端面应朝下，并旋上防雨（水）防风罩（随探测器配置），隔爆片上严禁沾污、涂漆，以免堵塞气体扩散通道。
探测器安装时，周围应留有40cm左右的空间，便于维修、标定。
气体监测控制器故障警告信息
9010/9020型控制器出现故障时，液晶显示窗会显示下列信息;
F1：电源线路故障，与探测器或变送器相连接的线断开，或因为电源本身断开。
检查与探测器之间的连线，如非外部故障引起，则将仪表退回MSA维修。
F2：当输入信号特别高或信号输入放大器损坏时。
F3;当次接通控制器时，存储器（EEPROM）程序出错，在这种情况下，
重新设置缺省值。
F4∶当控制器在进行功能代码操作时，控制器突然断电所致，按回车键继续。
等到仪表自检结束后，重新进入断电时的功能代码，然后正常退出，否则仪表每次开机都会显示F4。
F5：与模拟信号相关的A/D转换器故障。
F6∶存储器（RAM）故障。
F7：只读存储器（EPROM）产生错误。
F8：控制器内随机存储器数据设置发生错误，重新设置缺省值。
F9：当从正常配置到ATEX配置时出现，用回车键确认后，对控制单元重新设置
一个通用缺省值。
-d1：负漂移量超过预设定值（解决此问题的办法是重新进行标定）。
-LOU1：接到4、5脚的外部24VDC电压低于18VDC。
-LOU2：交流电源掉电。
气体监测控制器订货信息：
（内置通道路线）
10107340 9020/9010公共单元-公共、事件记录等
10106965 9010控制单元-Rev3，通用型
10106964 9020控制单元-Rev3，通用型
10110739 9020控制单元-Rev3，通用型，中国版，光耦输出-E
10106967 9020控制单元-Rev3，电流型
10106966 9020控制单元-Rev3，电流型
10193786 9010壁挂式单通道控制器-壁挂式，SIL，单通道
10193785 9020壁挂式2通道控制器-壁挂式，双通道，SIL
（机架配置）
10169105 9020 R2机架总成，普通版-不含公共单元，不含消防标签
10169103 9020 R5机架总成，普通版-不含公共单元，不含消防标签
10169104 9020 R10机架总成，普通版-不含公共单元，不含消防标签
10166130 9020 R5机架总成，消防版-含公共单元和消防标签
10166141 9020R10机架总成，消防版-含公共单元和消防标签
（机箱配置）
8010006 9020 R2标准壁挂式气体监测控制器，普通版-含开关电源，机架和附件总成，不含卡件
8010004 9020 R5标准壁挂式气体监测控制器，普通版-含开关电源，机架和附件总成，不含卡件
8010005 9020 R10标准壁挂式气体监测控制器，普通版-含开关电源，机架和附件总成，不含卡件
10168309 9020 R5标准壁挂式气体监测控制器，消防版-含开关电源，机架和附件总成，不含卡件
10168310 9020 R10标准壁挂式气体监测控制器，消防版-含开关电源，机架和附件总成，不含卡件
