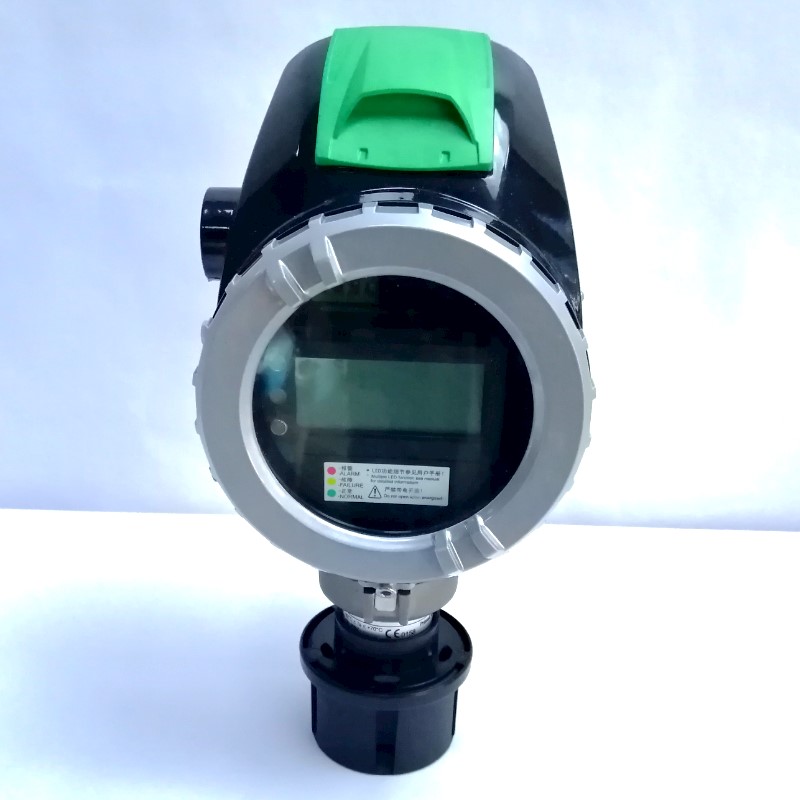

梅思安PrimaX P点型硫化氢气体探测器PrimaX P氨气气体探测器安装方法：设备必须安装在预计会出现气体泄漏的地方。安装位置根据气体密度确定，如果探测气体的密度小于空气，则可以将设备安装在室内天花板下方;如果探测气体的密度大于空气，则可以将设备安装在靠近地面的地方。此外还必须考虑气流对设备探测气体能力的影响。安装还必须保证设备正面的显示屏清晰可辨，视线不得有阻挡。
壁挂式或管吊式如果是管道式，则必须有管道安装工具。
PrimaX P一氧化碳气体探测器背板安装：
（1）用直径6mm的螺丝和适当的塞子，通过两个安装孔将背板安装在墙上。
（2）如果采用壁挂安装，则安装板可用作两个固定螺丝的钻孔模板;如果是管吊安装，则要使用管夹。
（3）用M6x20规格的螺丝将安装板固定到墙上或者连接到管夹上。挂索必须远离墙壁或管子。背板的直边必须在底下。
PrimaX P可燃探测器连接探测器和安装板：
（4）先连接探测器和安装板顶部。
（5）再把探测器下折，靠近安装板。
PrimaX P可燃探测器紧固设备：
（6）用螺丝将探测器固定在安装板上。
PrimaX P氧气硫化氢气体探测器电缆连接：
电源是24V直流电。如果探测器接线端的输入电压小于10V，则设备自行断电。
（1）拧下探测器盖和插销节间的互锁装置
（2）拧下外壳铝盖
（3）拔下4路接线排 > 接线排在显示屏上的塑料盖后
（4）拧下电缆密封套上的锁紧螺母
（5）将锁紧螺母放在电缆上
（6）将连接电缆插入设备
（7）连接电缆和接线端 》>使用3线屏蔽电缆
（8）拧紧电缆密封套锁紧螺母，检查密封套内申缆是否可以移动
（9）重新盖好外壳盖，固定互锁装置。
PrimaX P氧气硫化氢气体探测器启动方法：
在启动期间进行自检，并将输出信号设定为工作电流（默认∶3.0mA），显示出如下信息∶
显示测试-显示屏上所有段亮。注∶启动期间，PrimaX P上所有LED也会亮，然后黄色LED开始闪烁。 软件版本-显示屏显示固件版本。
传感器-显示屏显示不同类型的传感器的配置信息，如COMB（可燃）、CO和H9S。
量程-显示屏显示预先设定的气体探头量程，如100%LEL。
倒数记时-显示传感器稳定性的倒数记时。
正常操作-倒数记时后，显示气体浓度（ppm，vol%，%LEL，%UEG，mg/m3），心形符号闪烁跳动显示实时状态。
PrimaX P氧气硫化氢气体探测器调试功能：
|
M-01 |
标定 |
需要 |
|
M-02 |
零位标定 |
需要 |
|
M-03 |
显示待测试气体浓度 |
不需要 |
|
M-04 |
调试标定 |
需要 |
|
M-05 |
传感器更换 |
需要 |
|
M-06 |
LCD和LED测试 |
不需要 |
|
M-07 |
回路测试 |
需要 |
|
M-08 |
设备信息 |
不需要 |
|
M-09 |
传感器信息 |
不需要 |
|
M-10 |
修改量程 |
需要 |
|
M-00 |
重设报警 |
需要 |
PrimaX P氧气硫化氢气体探测器标定方法：
要求根据适用的国家和地区规章制度定期标定设备。尽管设备出厂前已经标定，但是仍然建议安装后进行二次标定。传感器的使用期和化学曝露度决定标定操作的频率。新装传感器必须经常标定，直至从标定数据可清楚看出设备已处在稳定状态。
PrimaX P氧气硫化氢气体探测器等待标定气体
一旦标定开始就必须提供标定气体（零点或测试气体），标定结束前不得中气。
自动标定（自动）;显示倒数记时。倒数记时结束后，显示测量值，直至标定值稳定。
手动标定（手动）∶显示测量值，测量值显示稳定后按ENTER键结束标定。
PrimaX P氧气硫化氢气体探测器HART功能：
HART介绍"HART"是可寻址远程传感器高速通道的缩写形式。HART协议利用了贝尔202 频移键控FSK标准，在4-20mA基础上叠加低电平的数字通讯信号。HART协议提供了两条同步通讯通道∶4-20mA模拟信号和数字信号。如有现场仪表，4-20mA模拟信号利用4-20mA电流回路传递初次测得值。其他设备信息通过与模拟信号叠加的数字信号传递。（零点跨度标定/氧气标定;零点标定;传感器更换;LCD/LED测试;回路测试;量程设定;重设报警;读取所有测得数）
本设备可选配HART模块或带HART的模块以及报警故障继电器。采用第7版HART协议，只能与支持第7版或更高版本的HART主机进行通讯。
PrimaX P氧气硫化氢气体探测器带继电器带HART版订货信息：
CH4探测器： 100%LEL 10112424
O2探测器： 25%Vol 10112516
10%Vol 10123758
H2S探测器：20 ppm 10123779
50 ppm 10112715
100 ppm 10123780
CO探测器：100 ppm 10124614
200 ppm 10112311
500 ppm 10123767
1000 ppm 10123768
SO2探测器：50 ppm 10112627
100 ppm 10123809
NO2探测器：10 ppm 10112498
100 ppm 10123840
NO探测器：100 ppm 10112480
NH3探测器： 50 ppm 10123794
100 ppm 10112460
500 ppm 10112461
1000 ppm 10123795
HCN探测器： 20 ppm 10214252
30 ppm 10112376
管道安装组件（必配）（备件）10113032
HCL探测器： 10 ppm 10123831
20 ppm 10123832
30ppm 10112365
H2探测器： 1000 ppm 10112329
CL2探测器： 5 ppm 10123803
10 ppm 10112293
